| 是否进口：否 | 加工定制：否 | 品牌：E+H/恩德斯豪斯 |
| 型号：72F | 类型：涡街流量计 |

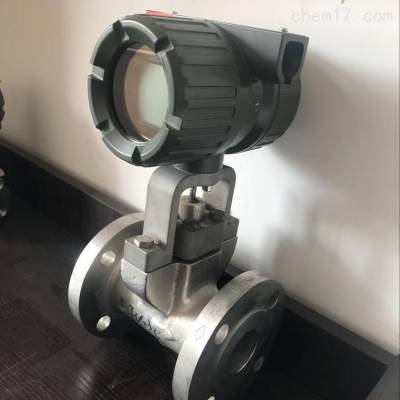

横河涡街流量计是经过现场检验的传感器和本体组件(已安装在*260，000个YEWFLO单元中)与包含SSP(频谱信号处理)技术的*数字电子元件有机结合的产物。即使在恶劣的工况条件下也可提供高精度和高稳定性。结合其高可靠性和鲁棒设计，它可以提高设备的效率从而降低运行成本。
SSP(频谱信号处理)技术的新功能
SSP分析digitalYEWFLO涡街流量计内的流体情况，根据分析数据自动选择与该工况对应的*调节，从而提供以往的涡街流量计所无法实现的性能。
***地提高了流量输出的稳定性。
? ***的自诊断功能
可预测并显示应用工况的变化，如较大的管道振动、流态异常等。
? 高精度
读数的±0.75%(液体)
读数的±1.0%(气体、蒸汽)
? 流体温度范围
高温型*达450℃
低温型*-196℃
? 参数设定简便
使用频繁的参数组合在一起，从而减少了参数设定时间。
? 显示清晰简明
可在过程诊断的同时显示瞬时流量及累计流量。
? 模拟/脉冲双重输出
同时输出流量和脉冲。
? 报警输出
报警发生时报警信号输出。
? BRAIN/HART通信和按键开关
? 符合NACE标准
? 符合NAMUR 43标准
? 远程电缆长度最长30m
| 标准型 | 多变量型 | 缩径型 | |
| 型号 | DY涡街流量计 | 选项代码: /MV | 选项代码: /R1， /R2 |
| 测量流体 | 液体、气体、蒸汽(避免多相流和粘性流体) | ||
| 公称通径 | 15mm ～ 300mm (400mm: 特殊订货) | 25mm ～ 200mm | 25mm ～ 200mm |
| 精度 | 液体: 读数的±1.0%(20000≤Re≤1000) 液体: 读数的±0.75%(D×1000≤Re) | 液体: 读数的±1.0% (20000≤Re≤1000) | |
| 气体、蒸汽: 读数的±1.0%(流速小于35m/s) 气体、蒸汽: 读数的±1.5%(流速35m/s～80m/s) | |||
| 输出信号 | 双重输出(可同时获得模拟和晶体管接点输出信号) | ||
| 流体温度范围 | -29℃～260℃(一般型) -196℃～100℃(低温型: 选购) -29℃～450℃(高温型: 选购) | ||
| 工况压力范围 | -0.1MPa (-1kg/cm2)~法兰额定值 | ||
| 环境温度 | -29~85℃(一体型/无显示器) -29~80℃(一体型/带显示器) -29~85℃(分离型传感器) -40~85℃(分离型转换器/无显示器) -30~80℃(分离型转换器/带显示器) | ||
| 环境湿度 | 5～***RH(不结露) | ||
| 安装 | 一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装 分离型转换器: 2-inch管安装 JIS10/20/40、ANSI150/300/600/900， JPI150/300/600， DIN PN10/16/25/40 | ||
| 电气连接 | JIS G1/2内螺纹，ANSI 1/2NPT内螺纹，*** M20×1.5内螺纹 | ||
| 电气规格 | JIS隔爆型，FM防爆型/本安型 ATEX (CENELEC隔爆型/本安型/IEC type n) CSA防爆型/本安型: 双密封 SAA隔爆型/本安型 | ||
| 材质 | 壳体: SCS14A铸造不锈钢(equivalent to SUS316，CF8M） 涡街发生体: 双相不锈钢(可选: 防腐型) 密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层 转换器外壳: 铝合金 | ||
| 应用标准 | *符合EMC标准: EN61326-1 Class A，Table 2 (工业应用场合)，EN61326-2-3 EN55011 Class A Group 1 *压力仪表指示: 注明机身标识号0038 H模件 |
DY系列漩涡流量计选型：
DY□□□ | (口径15-300mm)漩涡流量计 | |
输出信号 | -D | 4-20MA，脉冲，BRAIN通讯 |
-E | 4-20MA，脉冲，HART通讯 | |
-N | 分离型传感器 | |
壳体材质 | A | SCS14A（JIS铸件，相当SUS316） |
B | CF8M（ANSI铸件，相当SUS316） | |
X | 其它（注1） | |
发生体材质 | L | DCS1（相当SUS329JI） |
X | 其它（注1） | |
管道连接 RF：凸法兰 RJ：环接型 | AJ1 | JIS 10K夹持型 |
AJ2 | JIS 20K夹持型 | |
AJ4 | JIS 40K夹持型 | |
AA1 | ANSI 150夹持型 | |
AA2 | ANIS 300夹持型 | |
AD3 | DIN PN25夹持型 | |
AD4 | DIN PN40夹持型 | |
SS3 | GB 2.5 MPA夹持型 | |
SS4 | GB 4.0 MPA夹持型 | |
BJ1 | JIS 10K法兰型（RF） | |
BJ2 | JIS 20K法兰型（RF） | |
BJ4 | JIS 40K法兰型（RF） | |
BA1 | ANSI 150法兰型（RF） | |
BA2 | ANSI 300法兰型（RF） | |
BA4 | ANSI 600法兰型（RJ） | |
CA4 | ANSI 600法兰型（RJ） | |
CA5 | ANSI 900法兰型（RJ） | |
BD3 | DIN PN25法兰型（RF） | |
BD4 | DIN PN40法兰型（RF） | |
SR3 | DIN PN25法兰型（RF） | |
SR4 | DIN PN40法兰型（RF） | |
SR5 | DIN PN63法兰型（RF） | |
SR6 | DIN PN100法兰型（RF） | |
电气接线口 | -0 | JIS G1/2内螺纹 |
-2 | ANSI 1/2NPT内螺纹 | |
-4 | M20*1.5内螺纹 | |
显示器 | D | 带显示器 |
N | 无显示器，分离型传感器 | |
选用规格 | /□□□ | 附加规格 |
如：DY050-DALBA1-2D
DY系列漩涡流量计转换器： DYA 漩涡流量计转换器（分离型） 输出信号-D4-20MA，脉冲，BRAIN通讯-E4-20MA，脉冲，HART通讯 电气接线口0JIS G1/2内螺纹2ANSI 1/2NPT内螺纹4M20*1.5内螺纹 显示器D带显示器N无显示器，分离型传感器 选用规格/□□□附加规格/MV温度补偿形 | 漩涡流量计信号电缆； DYC 漩涡流量计信号电缆（分离型用） 端子-0末端不处理-1末端处理 长度-055米-1010米-1515米-2020米-□□可选25、30等等 选用规格/C□端末处理用部品（当末端不处理时）/MV温度补偿形 |
附加规格：
名称 | 说明 | 型号 | 代码 |
| 温度变送器内置型 | 漩涡发生体内部内置PT100铂电阻 | DY | /MV |
| 不锈钢位号牌 | 不锈钢位牌，装在转换器外壳 | DY/DYA | /SCT |
NEPSI防爆型 | NEPSI隔爆型 | DY/DYA | /NF1 |
| NEPSI本安型 | DY/DYA | /NS1 | |
隔爆接头 | 配线接线口：JIS 1/2内螺纹 | DY | /G11 |
| G11：1只，G12：2只 | DYA | /G12 | |
| 不锈钢螺栓螺母组件 | 不锈钢螺栓螺母组件 | 限夹持型 | /BL |
材质论证 | 壳体 | DY | /M01 |
| 壳体，发生体 | DY | /M02 | |
| 脱脂处理 | 所有接液部件进行脱脂处理 | DY | /K1 |
高温型 | 流体温度：-29-450 °C（口径25-200mm） | DY | /HT1 |
| 流体温度：-29-450 °C（口径25-300mm） | DY | /HT2 | |
| 环氧涂层 | 仪表盖及外壳环氧涂层 | DY/DYA | /X1 |
| 不锈钢支架（DYA用） | 分离型转换器支架为不锈钢 | DYA | /SB |
| 避雷器 | 转换器内加装避雷器 | DY | /A |
| 防腐型 | 口径15-100mm | DY | /HY |
| 转换器180°转向 | 产品出厂时，转换器反转180° | DY | /CRC |
| 检验 | 实流校正 | DY | /QIC |
