| 是否进口：否 | 加工定制：否 | 品牌：E+H/恩德斯豪斯 |
| 型号：HL2302 | 类型：涡街流量计 |

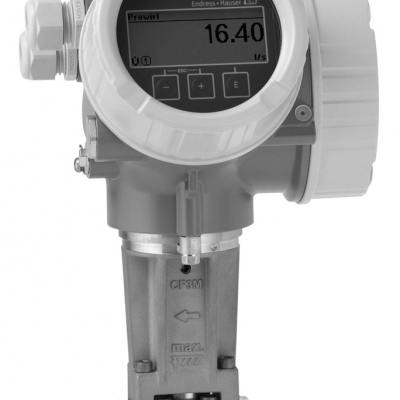

HL2302系列夹持式涡街流量计
也称之为旋涡流量计或卡门涡街流量计。综合吸收***技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路***、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。涡街流量计主要用于石油、化工、冶金、电力、供热等行业和市政建设、环保封闭管道中各种液体、气体和蒸汽的流量计量和检测控制。
HL2302系列夹持式涡街流量计
工作原理：
在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图所示。
旋涡列在旋涡发生体下游非对称地排列，设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
f=StV/d
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。
技术参数：
公称通径(mm) | 15，20，25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) | -40～260，-40～320； |
本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
允许振动加速度 | 压电式:0.2g |
准确度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范围度 | 1：6～1：30 |
供电电压 | 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防护等级 | 普通型IP65 潜水型 IP68 |
环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
|
